- 商品名稱: SOC5000-15
- 商品編號: 1048285071338725376
SOC5000-15系列是將各種語音(二線環路、2/4線、四線E&M、磁石等)、視頻圖像、以太網、同步數據(包括V.35、V.24等)、異步數據(RS232/422/485等)、64K數據復用在單E1、多路E1或光纖通道上傳輸?shù)木C合復用設備。該系列設備可將PCM復用設備和傳輸設備有機地融于一體，同時作為遠端設備時，可配置PBX語音交換盤，實現內部本地語音交換，具有集團電話PBX語音交換功能。
◆ 結構合理，性能穩定
采用19英寸1.5U標準機箱6槽插卡式結構，擴容維護方便
設備具有6個盤卡插槽，其中1個為主控插槽+4個業務插槽+1個擴展插槽。4個業務插槽可任意混插各類語音盤、數據盤、視頻盤等
◆ 可靠性高
采用AC220V、DC-48V雙重供電方式，可接蓄電池，具有浮充功能
全表面貼裝工藝
完善的告警指示及話路狀態指示
具有線路檢測和故障定位功能
統一納入SOC-NM2005網管平臺，提供完善的網管功能，為系統的運行和管理提供可靠的保障
◆ 組網靈活

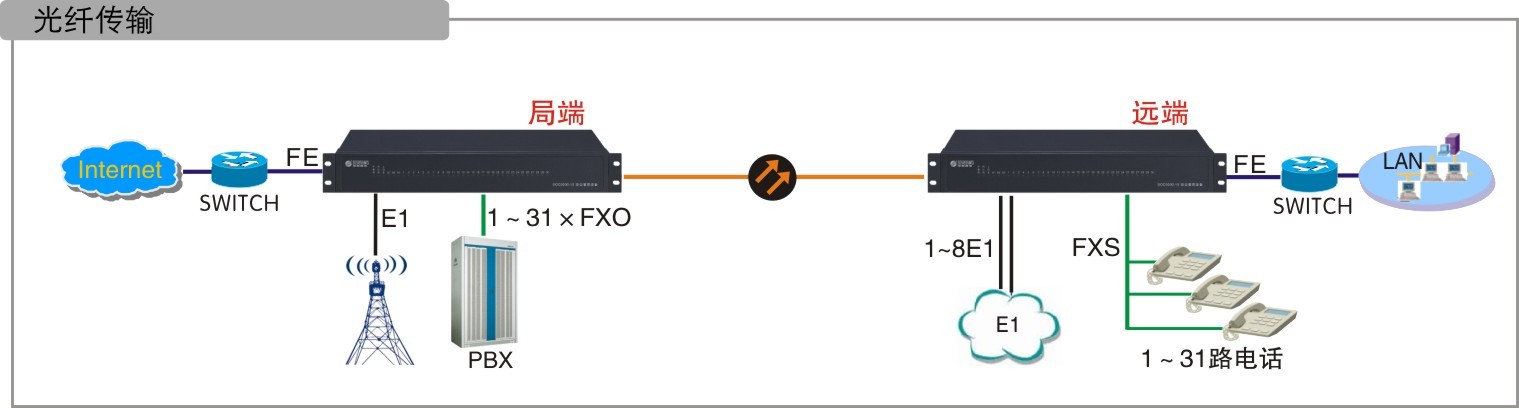

多種傳輸方式：包括E1傳輸、光纖傳輸、HDSL傳輸，點對點/星型/鏈形結構
通過多E1傳輸時，采用MP技術（線路負載平衡）將多E1信道捆綁傳輸各種業務
集成PDH、PCM、PBX等多重功能融于一體，應用于各種專網業務，為客戶在原有傳輸架構上提供性價比更高的接入方案
可根據用戶需求配置PBX語音交換盤，用戶通過本地或局端出局
◆ 業務豐富
豐富的數據接口：RS232、RS422、V.24、V.35(Nx64K)、10/100Base-T等
齊全的語音接口：FXO、FXS、磁石、E&M、2/4線
齊全的音頻接口：高保真音頻、愛峰/來邦對講
全數字非壓縮視頻圖像接口，且支持任何高分辨率視頻信號
支持來電顯示、反極計費信號

設備型號	SOC5000-15
物理尺寸	488(寬)×215(深)×66(高)
供電方式	內置電源支持AC/DC雙電源供電
	AC：190V～260V
	DC：-44V～-56V(紋波≤5%)
整機功耗	<50W
工作環境	工作溫度：-5℃70℃；工作相對濕度：10%～90%無凝結(室溫)
儲存環境	儲存溫度：-40℃～105℃；儲存相對濕度：5%～95%無凝結(室溫)

設備型號	SOC5000-15
盤卡插槽	盤卡名稱	功能描述	線路接口	業務接口
主控槽位x1個	可配MCU盤	PCM接入(單E1接入)	E1x1個：C3接口	網絡接口(RJ45)x2個 (帶寬:N×64K；N≤31)
	FDU盤	光纖接入	1X9x1個：SC接口	網絡接口(RJ45)x2個 (帶寬10/100M可選)
	DDU盤	2E1接入 (鏈型連接)	E1x2個：C3接口	網絡接口(RJ45)x2個 (帶寬:N×64K；N≤31)
	MEM盤	4E1接入	E1x4個：C3接口	—
	VFU盤	視頻傳輸接入 (傳輸非壓縮圖像和擴展其它業務)	1X9x1個：SC接口	視頻接口(BNC)x8個 音頻接口(RJ45)x8個 網絡接口(RJ45)x3個 E1接口(RJ45)x4個 數據接口(RJ45)x2個
業務插槽x4個：根據業務需求，任意選擇以下業務盤卡混插。	FXS盤	外擴語音	—	用戶接口(RJ45)x8個
	FX0盤	外擴中繼	—	中繼接口(RJ45)x8個
	MCS盤	磁石盤	—	磁石接口(RJ45)x8個
	E&M盤	四線E&M盤	—	4線E&M盤(RJ45)x4個
	CWT盤	載波盤	—	2/4線音頻(RJ45)x8個
	ASY盤	異步數據盤	—	數據接口(RJ45)x4個
	ETH盤	以太網業務盤	—	網絡接口(4J45)4個
擴展插槽x1個：根據業務需求，任意選擇以下擴展盤卡配置	PBX盤	語音交換盤	—	話務臺串RS232(RJ11)x2個
	EE1盤	E1擴展盤(配合FDU盤擴展E1業務)	—	E1接口(C3)x4~8個
	V.35盤	V.35同步數據傳輸	—	V.35接口(DB25)x1個
	FMR盤	成幀E1盤(Nx64K信道容量)	—	E1接口(C3)x1個
